Família: Mão Rápida

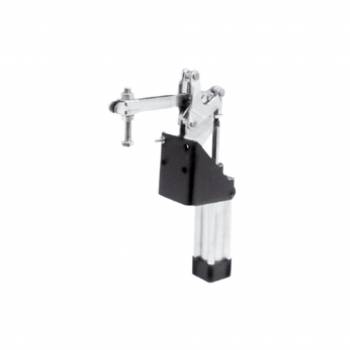

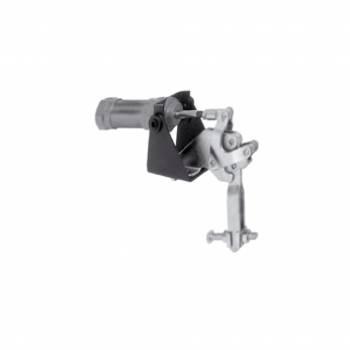

Gênero: Grampo Vertical Pneumático
Vantagens: Fixar rápido sem esforço do operador, reduzindo tempo, sempre aplicando a mesma força e eliminando parafusos e porcas. Quando travados ficam na posição vertical.
Aplicação: Para linha de montagem, dispositivos de soldagem, dispositivos bancada de teste, usinagem, moveleira, rotomoldagem, fundição e injeção.
Material: Laser / Microfundido
Utilização: O grampo será fixado numa base plana, lateral ou em ângulo de acordo com a necessidade. Quando a base for dobrada, será fixada através dos 4 furos, quando a base for reta, será fixada através de haste soldada ou aparafusada. Com haste bifurcada a ponteira terá regulagem no curso, com haste sólida será soldada a bucha na ponta.
Produtos complementares: Os grampos podem ser nas seguintes opções:
-Base dobra, base Reta, haste bifurcada, haste sólida, haste longa, trava de segurança.
Produtos acessórios: Ponteiras, buchas, cabo plástico, base L, cilindro pneumático, pedal.
Tabela 1
| Acessórios |
|---|
| Ponteiras e Braços consulte Página Sofixo 2014/2015. |
| Materiais |
|---|
| Aço carbono zincado / Aço inox (AISI 304) / Aço temperado |
| Observações |
|---|
| P = Grampo Pneumático |
| I = Grampo em Inox |
| F = Trava de Segurança |
| G = Temperado |
| REFERÊNCIA | A | B | C | D | E | G | H | J | ROSCA CIL | FORÇA RETENÇÃO Kgf | ÂNGULO ABERT. | PESO Kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SMR-2L - DB P | 53 | 230 | 26 | 12.7 | 27 | 50 | 42 | 5.6 | 1/8" NPT | 100 | 100 | 600 |

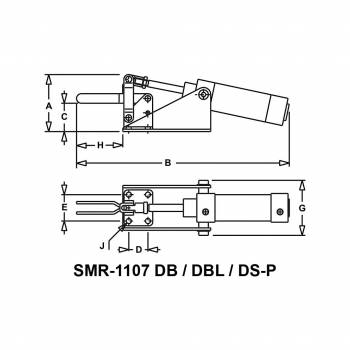

| SMR-1107 DB P | 72 | 292 | 35 | 19 | 32 | 64 | 53 | 7 | 1/8" NPT | 170 | 100 | 1.300 |
| SMR-1107 DB P CURTO | 72 | 236 | 35 | 19 | 32 | 64 | 53 | 7 | M5 | 170 | 100 | 1.500 |
| SMR-1107 DBL P | 72 | 322 | 35 | 19 | 32 | 64 | 83 | 7 | 1/8" NPT | 150 | 100 | 1.300 |
| SMR-1107 DBL P CURTO | 72 | 266 | 35 | 19 | 32 | 64 | 83 | 7 | M5 | 150 | 100 | 1.500 |
| SMR-1107 DS P | 72 | 322 | 35 | 19 | 32 | 64 | 83 | 7 | 1/8" NPT | 200 | 100 | 1.300 |
| SMR-1107 DS P CURTO | 72 | 266 | 35 | 19 | 32 | 64 | 83 | 7 | M5 | 200 | 100 | 1.500 |

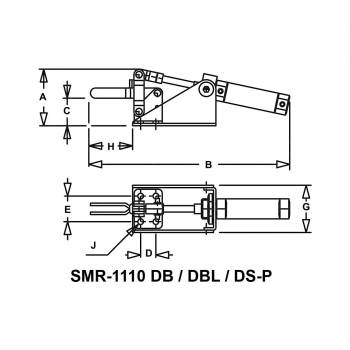

| SMR-1110 DB P | 97 | 369 | 47 | 32 | 44 | 79 | 86 | 8.5 | 1/8" NPT | 280 | 100 | 3.300 |
| SMR-1110 DB P CURTO | 97 | 329 | 47 | 32 | 44 | 79 | 86 | 8.5 | 1/8" NPT | 280 | 100 | 2.930 |
| SMR-1110 DBL P | 97 | 395 | 47 | 32 | 44 | 79 | 112 | 8.5 | 1/8" NPT | 250 | 100 | 3.300 |
| SMR-1110 DBL P CURTO | 97 | 355 | 47 | 32 | 44 | 79 | 112 | 8.5 | 1/8" NPT | 250 | 100 | 2.930 |
| SMR-1110 DS P | 97 | 395 | 47 | 32 | 44 | 79 | 112 | 8.5 | 1/8" NPT | 300 | 100 | 3.300 |
| SMR-1110 DS P CURTO | 97 | 355 | 47 | 32 | 44 | 79 | 112 | 8.5 | 1/8" NPT | 300 | 100 | 2.930 |
Tabela 2
| Acessórios |
|---|
| Ponteiras e Braços consulte Página 35. |
| Materiais |
|---|
| Aço carbono zincado / Aço inox (AISI 304) / Aço temperado |
| Observações |
|---|
| P = Grampo Pneumático |
| I = Grampo em Inox |
| F = Trava de Segurança |
| G = Temperado |
| REFERÊNCIA | A | B | C | D | E | G | H | J | ROSCA CIL. | FORÇA RETENÇÃO Kgf | ÂNGULO ABERT. | PESO Kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SMR-1109 DB P | 283 | 156 | 97 | 20 | 33.5 | 67 | 73 | 7 | 1/8" NPT | 250 | 100 | 1.400 |
| SMR-1109 DB P CURTO | 204 | 156 | 97 | 20 | 33.5 | 67 | 73 | 7 | M5 | 250 | 100 | 1.700 |
| SMR-1109 DS P | 283 | 156 | 97 | 20 | 33.5 | 67 | 73 | 7 | 1/8" NPT | 250 | 100 | 1.400 |
| SMR-1109 DS P CURTO | 204 | 156 | 97 | 20 | 33.5 | 67 | 73 | 7 | M5 | 250 | 100 | 1.700 |

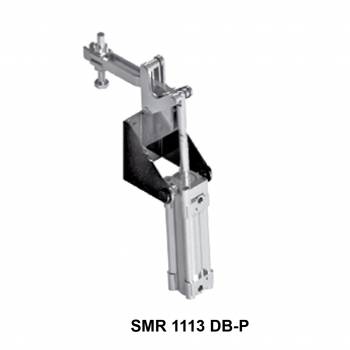

| SMR-1113 DB P | 336 | 217 | 130 | 32 | 44 | 75 | 102 | 8.5 | 1/8" NPT | 250 | 100 | 2.500 |
| SMR-1113 DS P | 393 | 217 | 130 | 32 | 44 | 75 | 102 | 8.5 | 1/8" NPT | 300 | 100 | 2.500 |
| SMR-1114 DB P | 393 | 259 | 156 | 32 | 45 | 90 | 128 | 8.5 | 1/8" NPT | 650 | 100 | 3.000 |
| SMR-1114 DS P | 393 | 259 | 156 | 32 | 45 | 90 | 128 | 8.5 | 1/8" NPT | 700 | 100 | 3.000 |
Desenho Técnico
