TRT/TRF

Categorias:

Família: Prendedores de molde

Gênero: Tartaruga Rápido Premmium (não necessita de calço ou parafuso regulador)

Vantagens: Estes prendedores são destinados a máquinas de injeção de plástico ou de alumínio.

A base fica fixa na placa enquanto a alavanca pode ser facilmente deslocada quando está em repouso.

Quando o parafuso de fixação é desapertado a alavanca retorna automaticamente deixando o deslocamento livre.

Aplicação: Foram concebidos para aumentar a eficiência e segurança nas operações de fixação em injetoras.
Podem ser colocadas em máquinas com placa de canal "T" ou rosca.

Material: São fornecidas Aço Tratado Classe 10.9.

Utilização: O TRT/TRF deve ter a base fixada na placa da máquina.
Após a alavanca deve ser deslocada até alcançar a aba do molde.
A fixação é realizada apertando o parafuso da alavanca.

Produtos acessórios: Chave catraca

Informações adicionais

REF.PEDIDO PLACA C/ CANAL T REF. PEDIDO PLACA C/ ROSCA H (ABA DO MOLDE) D A CANAL "T" V MIN. MAX. L L1 L2 B b h kN
TRT-05B TRF-05A 5 A 34 M10 12 12 A 38 76 12 20 52 24 37 40
TRT-10B TRF-10A 5 A 34 M12 14 12 A 38 76 12 20 52 24 37 40
TRT-15B TRF-15A 5 A 34 M14 16 12 A 38 76 12 20 52 24 37 40
TRT-20B TRF-20A 6 A 38 M12 14 25 A 45 86 15 25 60 28 42 55
TRT-25B TRF-25A 6 A 38 M14 16 25 A 45 86 15 25 60 28 42 55
TRT-30B TRF-30A 6 A 38 M16 18 25 A 45 86 15 25 60 28 42 55
TRT-35B TRF-35A 6 A 58 M12 14 30 A 80 140 15 25 60 28 42 55
TRT-40B TRF-40A 6 A 58 M14 16 30 A 80 140 15 25 60 28 42 55
TRT-45B TRF-45A 6 A 58 M16 18 30 A 80 140 15 25 60 28 42 55
TRT-50B TRF-50A 8 A 68 M16 18 19 A 78 170 19 38 75 34 48 65
TRT-55B TRF-55A 8 A 68 M16 18 19 A 78 170 19 38 75 34 48 65
TRT-60B TRF-60A 8 A 68 M20 22 19 A 78 170 19 38 75 34 48 65
TRT-65B TRF-65A 15 A 80 M20 22 45 A 105 200 22 45 88 42 57 80
TRT-70B TRF-70A 15 A 80 M24 28 45 A 105 200 22 45 88 42 57 80
TRT-75B TRF-75A 15 A 80 M30 36 45 A 105 200 22 45 88 42 57 80
TRT-80B TRF-80A 14 A 90 M24 28 38 A 112 250 25 45 90 41 65 90
TRT-85B TRF-85A 15 A 90 M30 36 38 A 112 250 25 45 90 41 65 90
TRT-90B TRF-90A 15 A 90 M36 42 38 A 112 250 25 45 90 41 65 90

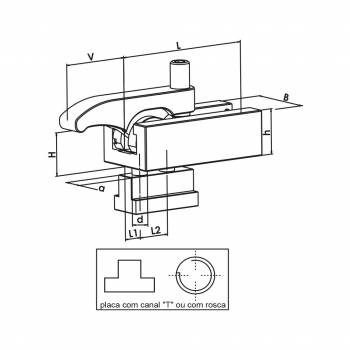

Desenho Técnico
